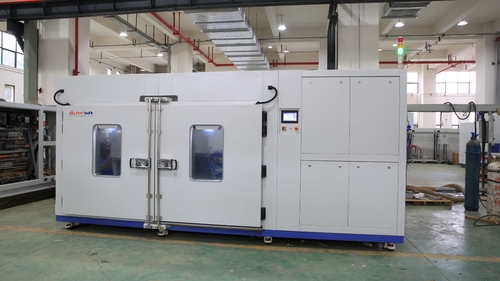

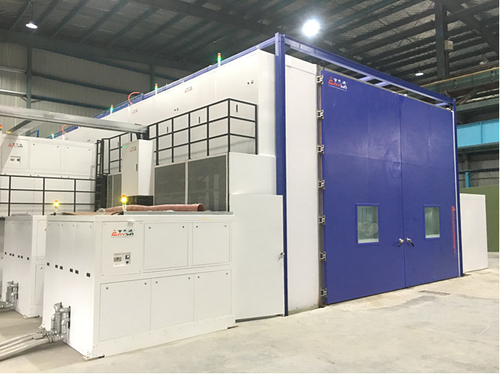

Número de modelo: ETCZ686/6090 1Especificações de ensaio de temperatura e umidade: Intervalo de temperatura: - 70°C a 90°C Intervalo de umidade:20%~98%   2. Volume da câmara I. Sala de ensaio: 7000 mm × 14000 mm × (8000/4500) mm (Longo × Largo × Altura) • A profundidade de 14000 mm pode ser dividida em três partes: 10000 mm + 4000 mm (parte do meio com placas divisórias, cada secção é dividida separadamente). • A. Aproximadamente 7000 mm × 10000 mm × 8000 mm (largura × profundidade × altura) (560 m3) • B. Aproximadamente 7000 mm × 4000 mm × 4500 mm (largura × profundidade × altura) (126 m3) II. Dimensões externas: 16200x15700x8850mm ((W*D*H) Inclui o tamanho da câmara de transição, excluindo as partes salientes. III. Tamanho da câmara de transição: 1500x1500x2200mm Tamanho da abertura da porta: 900x1900mm (WH) Janela de observação: 400x500mm (WH) Sala de monitorização de construção independente: 3000x4000x2500mm (WDH) IV. Armazém A: porta principal: 6600x5000 mm (W*H), porta única, porta eletrónica lateral deslizante Uma janela de observação de cada lado da porta principal, aproximadamente 400x500 mm V. Armazém B: Porta principal: tipo deslizante com energia auxiliar, operável por uma pessoa, bem fechada, dimensão: 4000x4500 mm (W*H), uma janela de observação de cada lado da porta principal: 400x500 mm VI. Divisões entre armazéns: divisórias de duas camadas, portas divisórias com dois furos de ensaio reservados, diâmetro do buraco 150 mm, tamanho da abertura da porta divisória: 6600x4500 mm 3.Norma de ensaio I. Medição da temperatura e da umidade da carga vazia • Intervalo de temperatura: -60°C ~ 90°C • Intervalo de umidade: 25% RH ~ 98% RH • Taxa de variação de temperatura: ≥1°C/min (-55°C ~ 70°C) II. Medição da taxa de variação da temperatura sob carga, peso total do veículo 60 T, carga térmica a temperatura constante 150 kW: A. Taxa de aquecimento: ≥ 1°C/min (-55°C ~ 70°C, valor médio) B. Taxa de arrefecimento: ≥ 0,5°C/min (-55°C ~ 70°C, valor médio) Peso total do veículo 45T, carga térmica de aquecimento e arrefecimento 50KW: C. Taxa de aquecimento: 1°C/min (-55°C ~ 70°C, valor médio) D. Velocidade de arrefecimento: 0,5°C/min (-55°C ~ 70°C, valor médio) Peso total do veículo 15T, carga térmica de aquecimento e arrefecimento 50KW: E. Taxa de aquecimento: 1°C/min (-55°C ~ 70°C, valor médio) F. Velocidade de arrefecimento: 0,5°C/min (-55°C ~ 70°C, valor médio)

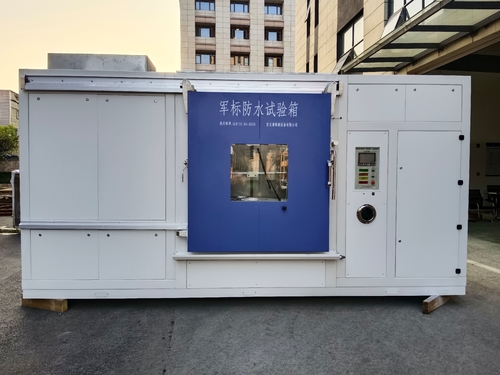

Número de modelo: EFS-PRO-5600 Requisitos de ensaio: 5 ‰ 18 m/s (com um erro de ± 5%) para garantir que as gotas de chuva atingem uniformemente o produto em ensaio num ângulo de 0 ‰ 45°.(O ensaio de pulverização de velocidade do vento pode ser efectuado ajustando a posição do banco de ensaio na câmara interna e a posição da bandeja de gotejamento superior ao longo do eixo vertical, permitindo que as gotas de chuva atingam o produto num ângulo de 0°45°.)   1Especificações de ensaio a temperatura: Intervalo de temperatura: ajustável de RT+10°C a 55°C (a amostra pode ser pré-aquecida para manter uma temperatura de: temperatura da água da chuva +10°C a 55°C) Desvio de temperatura: ±2,0°C Fluctuação de temperatura: ± 0,5°C   2Especificações de ensaio em chuva: I. Intensidade das chuvas: ajustável de 100 mm a 280 mm/h. II. Velocidade das gotas de chuva: 9 m/s (A velocidade pode ser ajustada modificando a altura da bandeja de gotejamento superior, permitindo que a água acelere através da queda livre.) III. Diâmetro das gotas de chuva: 0,5 mm ≈ 4,5 mm. IV. Duração do ensaio de pulverização por chuva: ajustável de 0 a 999 minutos. V. Bico múltiplos, espaçamento entre bicos: 710 mm. VI. Pressão de pulverização: ≥ 276 kPa. VII. Diâmetro das gotas de chuva: 0,5 mm ≈ 4,5 mm. Fluxo: aproximadamente 1200 l/h. IX. Bocas: montadas no topo, quadradas, com ângulo e altura ajustáveis, especialmente concebidas para assegurar que pelo menos uma bocal seja instalada dentro da superfície da amostra de ≤ 0,56 m2,com a distância do bico da superfície da amostra sendo de 450×500 mm. X. Duração do ensaio de pulverização de água: ajustável de 0 a 999 minutos. XI. Diâmetro do orifício de gotejamento: φ0,5 mm. XII. Diâmetro do gotejamento: 0,5 mm/4,5 mm (medido a menos de 1 metro da bandeja de gotejamento). XIII. Taxa típica de gotejamento: 140 l/m2/h e 300 l/m2/h, com outras taxas ajustáveis. XIV. Velocidade das gotas de chuva: 9 m/s (a velocidade pode ser ajustada modificando a altura da bandeja de gotejamento superior, permitindo que a água acelere através da queda livre). XV. Espaçamento entre o buraco e a gotejamento: 20 mm. XVI. Bocas de pulverização: Bocas integradas que permitem que a água forme gotículas. XVII. Duração do ensaio por gotejamento: ajustável de 0 a 999 minutos.   3Tabela de ensaio rotativa: I. Tamanho da mesa: mesa circular de diâmetro de 1000 mm II. Velocidade de rotação da mesa: 1 ̊5 r/min, velocidade ajustável III. Ângulo de rotação: ajustável a 90°, 180°, 270° ou 360°, com tempo de permanência ajustável para cada ângulo IV. Capacidade de peso: 400 kg V. Ajuste de posição: fixado no carril central de orientação dentro da câmara, com a possibilidade de se mover para a esquerda ou para a direita para ajustar a posição   4Caixa de gotejamento superior: I. Altura do gotejamento: > 4100 mm, o tabuleiro de gotejamento é motorizado e ajustável em altura II. Área da bandeja de gotejamento: 1000 × 1000 mm   5Volume da câmara I. Volume de ensaio: 5600 l II. Dimensões internas: 2200×1500×1700 mm (W*D*H) III. Dimensões externas: 5200mmx2400mmx6870mm (W*D*H) IV. Tamanho da porta: 2100×1400 ((W*D)

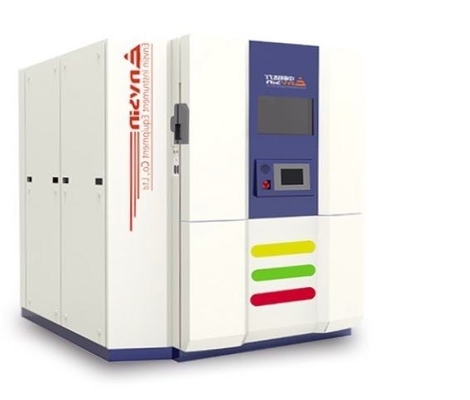

Número de modelo: ET71100S2   1Especificações de ensaio de temperatura Intervalo de temperaturas de impacto de baixa temperatura: - 70°C ∼ 10°C Intervalo de temperaturas de choque de alta temperatura: +60°C+150°C Fluctuação da temperatura: ± 0,5°C Uniformidade de temperatura: ≤ 2°C Desvio da temperatura (sem carga): ±2°C Gradiente de temperatura:< 2,0°C Configuração da temperatura da zona de pré-aquecimento: +50°C+200°C ((Tempo de aquecimento:Temperatura ambiente→+200°C≤40min) Configuração da temperatura da zona de pré-refrigeração: -80°C+70°C ((Tempo de arrefecimento:Temperatura ambiente→-80°C≤80min) Recuperação: < 5 min ((Medido na saída de ar) Tempo de conversão da temperatura: < 10 segundos   2. Volume da câmara Volume de ensaio: 1050 L Tamanho da cesta: 1000×1000×1050 mm ((W×D×H) Dimensões externas: 4500 mmx2100 mmx2056 mm ((W×D×H)   3. Padrão de ensaio GB/T 2423.1-2001 / (IEC60068-2-1:2007) Ensaio A: Método de ensaio a baixa temperatura; GB/T 2423.2-2001 / (IEC60068-2-2:2007) Ensaio B: Método de ensaio a altas temperaturas; GB/T2423.22 / IEC60068-2-14 ensaio N: alteração de temperatura; GJB 150.3-1986 / GJB 150.3A-2009 ensaio de alta temperatura; GJB 150.4-1986 / GJB 150.4A-2009 ensaio a baixa temperatura; GJB 150.5-1986 / GJB 150.5A-2009 ensaio de choque de temperatura; A norma MIL STD 202F,método 107G BS 2011 DIN 40046,Teste Na JESD22-A101-A;
