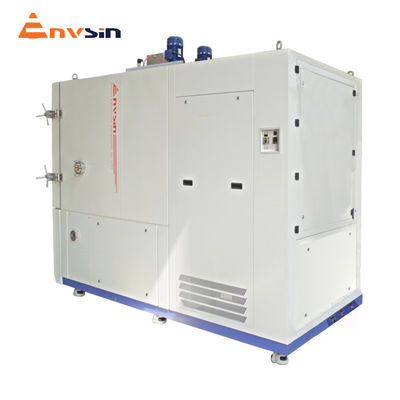

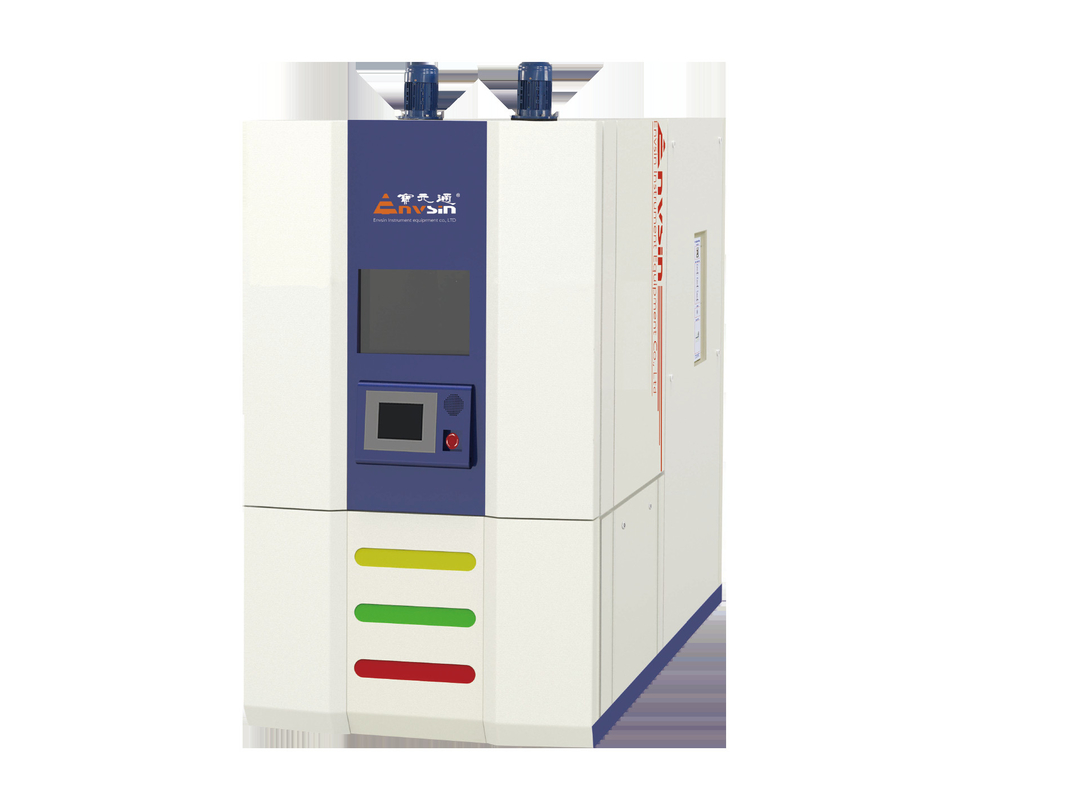

IEC60068-2 Câmara de ensaio de altitude 1000L para condições de temperatura e pressão extremas

Volume de ensaio

Tamanho interno

1000*1000*1000mm ((largura*profundidade*altura)

Tamanho externo

1600 mm*3250 mm*2500 mm ((largura*profundidade*altura)

Fornecimento de energia

Potência máxima do sistema

55 kW

Corrente máxima do sistema

90A

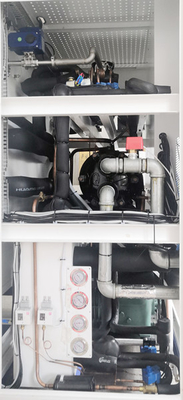

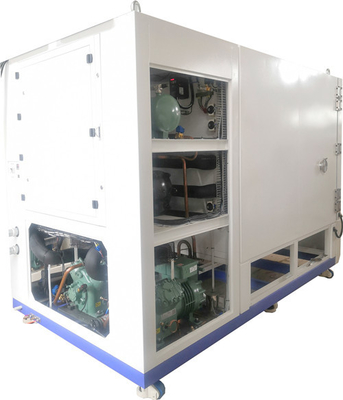

Método de arrefecimento

Parâmetro do ensaio de temperatura

Intervalo de temperatura: - 70°C+150°C

Uniformidade de temperatura: ± 0,5°C ± 2,0°C

O desvio de temperatura: ± 0,1°C ± 2,0°C

Fluctuação da temperatura: ± 0,1°C ± 0,5°C

Tempo de aquecimento: < 45 min (temperatura ambiente →+150°C); tempo de arrefecimento: < 50 min (temperatura ambiente →-42°C)

Parâmetros do ensaio de baixa pressão

Intervalo de regulação da pressão: pressão atmosférica ~ 0,5kpa;

Tempo de redução de pressão: < 45 min (pressão atmosférica →1KPa)

Precisão de controlo: ±2 KPa (pressão atmosférica ~ 40KPa); ±5% do valor-alvo (40KPa ~ 4KPa); ± 0,1kpa do valor-alvo (4KPa ~ 1KPa);

Parâmetros de ensaio abrangentes de temperatura/baixa pressão

Tempo de recuperação da temperatura de descida: < 45min (a temperatura é estabilizada sob pressão normal durante 2h e depois desce para baixa pressão)

Desvio da temperatura de baixa pressão: < ± 5°C

Fluctuação da temperatura de baixa pressão: ≤±5°C (caixa vazia, pressão 4KPa ~ 40KPa)

≤ ± 10°C (vazio, pressão 1KPa ~ 4KPa)

GB/T 2423.1 Método de ensaio a baixa temperatura

GB/T 2423.2 Método de ensaio a alta temperatura

GB/T2423.21 Método de ensaio de baixa pressão

Método de ensaio IEC60068-2 Temperatura/baixa pressão

GJB 150.2 ensaio de baixa pressão (altitude)

GJB 150.3 ensaio a alta temperatura

GJB 150.4 ensaio a baixa temperatura

GJB 150.6 Ensaio temperatura-altitude
