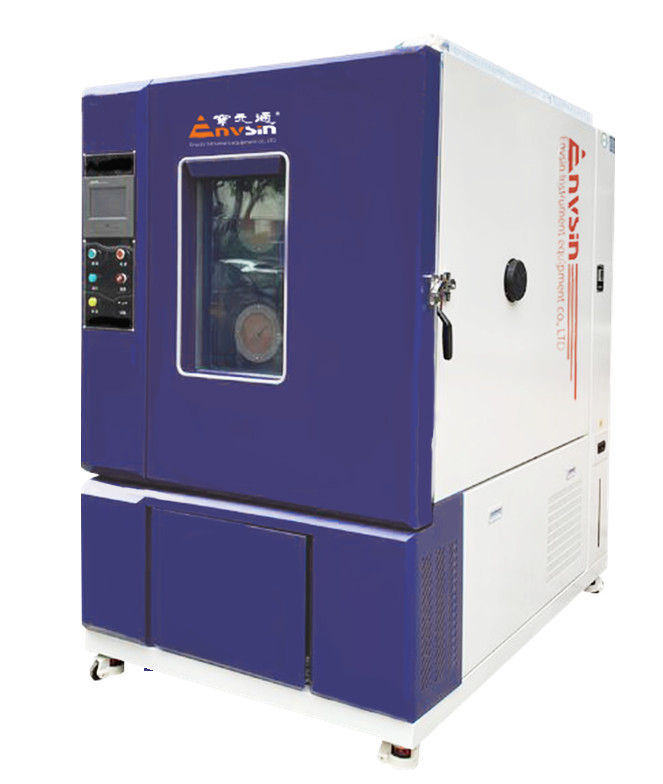

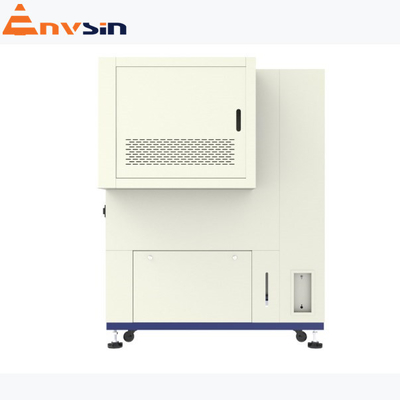

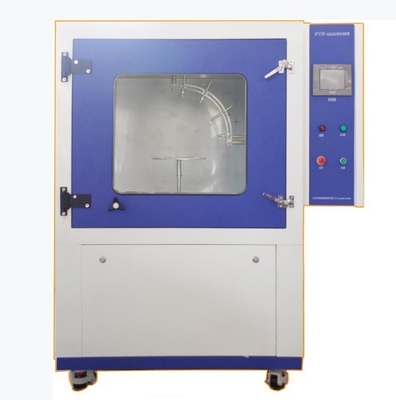

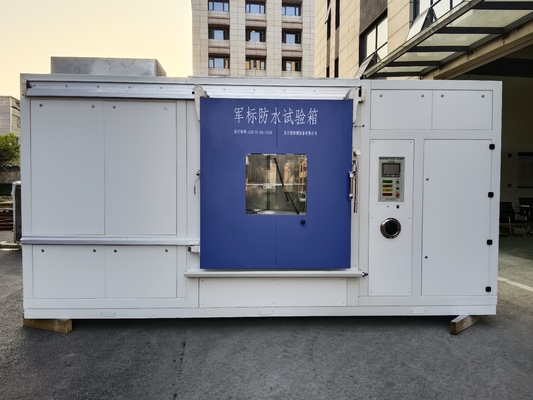

IPX7 Câmara de ensaio para chuva de eficiência energética e fiabilidade para a conformidade com as normas impermeáveis

Nome do produto

Câmara de ensaio impermeável

Modelo de produto

Por meio de IPX7

Proibir testes ou armazenagem:

Substâncias inflamáveis, explosivas e voláteis

Espécimes biológicos com características biológicas

Especimens com radiação de partículas e forte capacidade de interferência eletromagnética

Especimens que podem causar alta resistência e grande proporção de expansão do corpo

Aplicações:

Esta câmara de ensaio de imersão aplica-se ao ensaio da imersão da camada de proteção da casca de equipamentos eletrónicos e eléctricos, ferramentas de hardware, peças de máquinas,fornece um ambiente imersivo em que produtos eletrónicos analógicos realistas e seus componentes podem ser expostos durante o transporte e, para atingir o desempenho à prova d'água de vários produtos.

Esta câmara de ensaio à prova d'água cumpre as normas IEC60529, GB4208 DIN40050-9, ISO20653.A função de ensaio é utilizada para a inspeção do produto da classe de proteção do compartimento IEC (IP Supplementary Code Enhanced Test), que é fabricado de acordo com as especificações pertinentes da norma DIN40050 e cumpre o método de ensaio do nível de protecção do compartimento padrão relevante.

MParâmetros técnicos

IPX7

O ponto mais baixo do invólucro exterior com uma altura inferior a 850 mm deve estar inferior a 1000 mm abaixo da superfície da água;

O ponto mais alto da caixa exterior com uma altura igual ou superior a 850 mm deve estar situado a 150 mm abaixo da superfície da água;

Pressão da água: 1000kpa; (o controlador pode exibir)

Tempo de ensaio: pelo menos 30 minutos;

Outros: tamanho (não determinado)

Norma de ensaio

SO16750-1-2006 Condições ambientais e ensaios de equipamentos elétricos e eletrónicos para veículos rodoviários (regulamentações gerais)

Código IP da classe de protecção DIN40050-9

ISO20653 Veículos rodoviários - grau de proteção (código IP) - proteção dos equipamentos elétricos contra objetos estranhos, água e contacto

Código IEC 60529 de classificação de proteção (IP) dos gabinetes elétricos

GMW 3172(2007)Requisitos gerais para o ambiente, a fiabilidade e o desempenho do veículo

VW80106-2008 Condições gerais de ensaio para componentes eléctricos e electrónicos de automóveis

QC/T 417.1 ((2001)Conector de arnês de fiação para veículos Parte 1

GB4208 Classificação do recinto

RSistema de

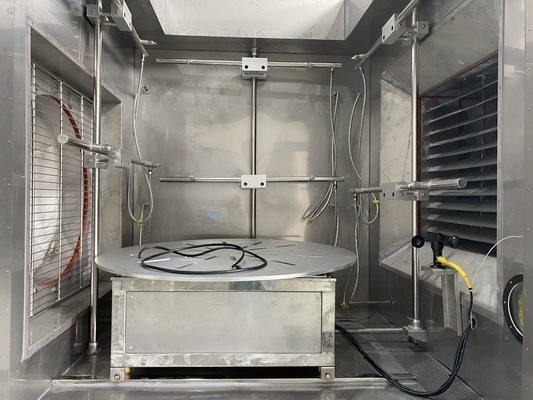

Estrutura do sistema

A fim de garantir uma via de água limpa a longo prazo, quando o ensaio de água da chuva for interrompido, a água do tubo de água retornará automaticamente ao tanque de água.A bandeja de gotejamento será comprimido por ar comprimido para espremer a água, de modo a que não haja água no tubo de água e na cabeça de gotejamento para evitar a inatividade a longo prazo.

Uma vez que o ensaio irá gerar uma grande quantidade de fluxo de água da chuva, a água da chuva que cai do ensaio será recolhida centralmente através do portão de transbordamento na parte inferior da câmara de trabalho da caixa interna.,e reciclado através do filtro.

Despejo de piso de drenagem

No fundo da caixa de ensaio, há uma vala de drenagem e um buraco de drenagem, após o ensaio de chuva, a água acumulada entra no tanque de sedimentação, é filtrada e utilizada novamente.A vala de drenagem é nivelada com o solo e não afeta o peso de suporte do piso da caixa de ensaio e a entrada e saída dos produtos de ensaio..

Método de controlo do caudal de pressão da água

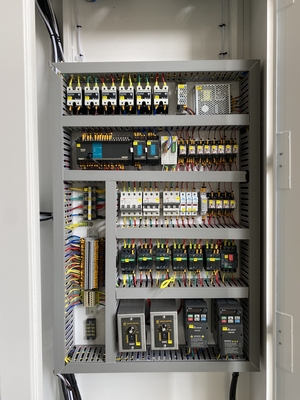

O sistema de controlo de feedback de circuito fechado é constituído por um sensor de pressão de água, um sensor de fluxo de água, um controlador, uma válvula eletromagnética, um módulo de accionamento AD, um conversor de frequência,e uma bomba reguladora do caudal de águaO controlo PID

O algoritmo é utilizado para operar dinamicamente a câmara de ensaio em tempo real. O fluxo de pressão da água do bico da câmara é ajustado de forma fina e rápida. (a imagem é apenas uma referência)

Motorista

Inversor sem passo com sinal digital, módulo de accionamento AD (foto apenas para referência)

Acionador

Utilize uma bomba de água centrífuga horizontal de vários estágios com baixo ruído, estrutura compacta e pequeno espaço de instalação (imagem apenas para referência)

Sensor de fluxo hidráulico

Sensor eletrónico de pressão de líquido, sensor eletrónico de fluxo de líquido (imagem apenas para referência)

Garrafa de água

Bocal de ensaio especial de gotejamento por chuva, bocal de ensaio de pulverização de água (foto apenas para referência)

Furo de drenagem de condensado

Furações de drenagem com condensado e condensado na oficina

O buraco de transbordamento

Um buraco de transbordamento é organizado dentro da caixa para guiar a água de guia na câmara de ensaio
