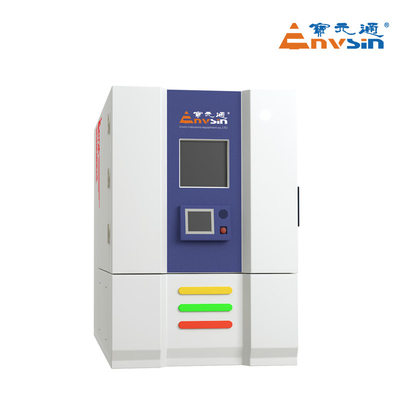

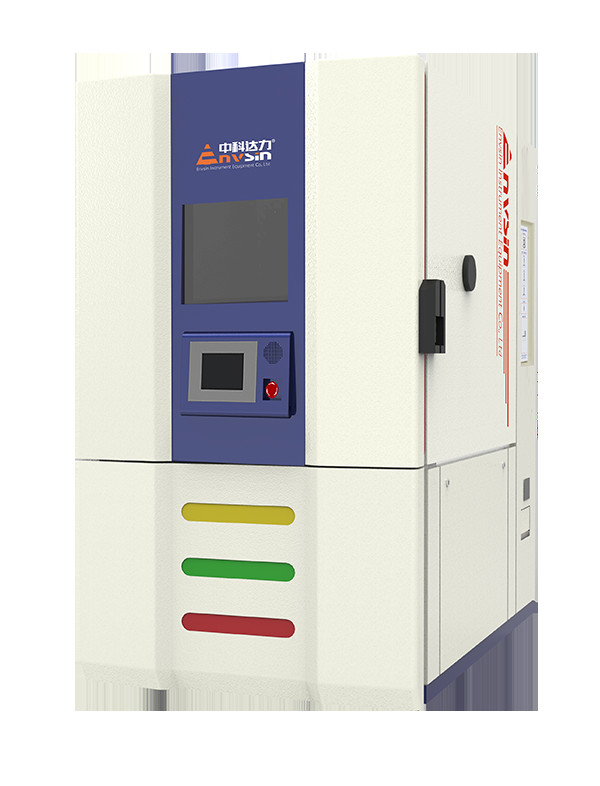

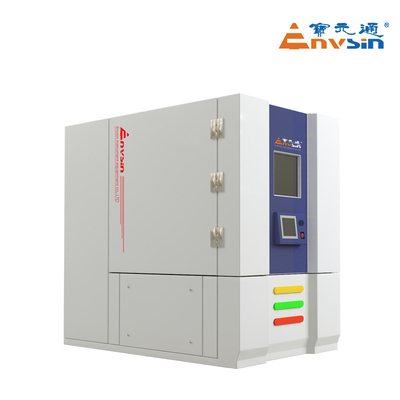

câmara do teste do ciclismo ESS da temperatura de 990L SUS304

Espaço de teste

990L

Tamanho interno

1100*950*950mm (W×D×H) (W×D×H)

Tamanho externo

1350mmx1890mmx2050mm ((W × D × H)

Fornecimento de energia

AC380V±10%,50Hz±1,60A, 3/N/PE, resistência à terra < 4Ω

Max. Potência

75KW ((A potência média é de cerca de 35KW)

Max. Moeda

130A ((A corrente média é de cerca de 55A)

Método de arrefecimento

Sistema de refrigeração por água

Local de instalação

• O solo da estação de trabalho deve ser plano, com boa ventilação, sem artigos inflamáveis, gases corrosivos ou poeira.

• Nenhuma fonte de radiação eletromagnética forte nas proximidades

• Próximo do sistema de drenagem (dentro de 2 metros para água condensada)

• Capacidade de suporte do solo não inferior a 15000 kg/m2

• Preparar o fornecimento adequado de energia e água

• Se necessário, o abastecimento de água ou gás deve ser equipado com antecedência

• Temperatura ambiente: 5°C~25°CSugerido, 25°C~35°C funciona bem; ((para modelo arrefecido a ar);5°C~40°C funciona bem (para modelo arrefecido a água)

• Humidade ambiente: ≤ 85%RH

• Pressão ambiente: 86 KPa ≈ 106 KPa

• Asseguranças de espaço de instalação, como se segue:

  - Não.

- Não.

Água de arrefecimento

Temperatura da água: 5°C≤temperatura da água ≤28°C. Se a fonte de água for água refrigerada de ar condicionado, a temperatura é inferior a 10°C, é necessário tomar algumas medidas para evitar a condensação da água dos canos.

1.Se adoptar o projecto do arrefecimento por ar, não é necessária água.

2.Se o utilizador precisar de construir um novo sistema de circulação de água de arrefecimento.

≥ 10 toneladas, ou capacidade de refrigeração do refrigerador de água ≥ 35KW ((20°C).

3Sistema de água de arrefecimento: GB50050-1995

Fluxo de água: ≥ 10 toneladas/hora

Diâmetro do tubo:G2,5 polegadas ×2

Pressão da água de entrada:0.3MPa ¥0.6MPa

Diferença de pressão da água na entrada e na saída:≥ 0,2 MPa

Requerimento de água: cumprir a norma GB50050-1995

Teste de temperatura

Intervalo de temperatura: - 70°C+180°C

Nota:1.Ensaio sem carga, em conformidade com a norma GB/T5170-2008, se não houver qualquer outro aviso especial.

2.Temperatura ambiente 25°C, boa ventilação: funciona bem se 35°C≥RT>25°C;A taxa de arrefecimento e a capacidade de carga térmica serão afetadas pela baixa temperatura ambiente.

Fluctuação da temperatura: ± 0,5°C

Uniformidade de temperatura:0.1°C ∼2.0°C

Desvio da temperatura: ± 0,1°C ± 2,0°C

Gradiente de temperatura:< 2,0°C

Taxa linear de variação de temperatura -

Dentro de - 45 ~ + 100 °C, 15 °C / min

Taxa de variação de temperatura não linear < 15°C/min

Teste de umidade da temperatura

Intervalo de temperatura: +10°C+95°C

Intervalo de humidade: 10%RH 98%RH

Uniformidade de temperatura: ± 0,5°C ± 2,0°C

Humidade Uniformidade:±1,0%RH ±5,0%RH

Desvio da temperatura: ± 0,1°C ± 2,0°C

Desvio da humidade: ±1,0%RH ±5,0%RH

Fluctuação da temperatura: ± 0,1°C ± 0,5°C

Fluctuação da humidade: ±1,0%RH ±3,0%RH

Gradiente de temperatura: < 2,0°C

Gradiente de umidade < 5,0%RH

Normas de ensaio

1 GB/T 2423.1 Teste de baixa temperatura

5 GJB 150.3 Teste de alta temperatura

2 GB/T 2423.2 Teste de alta temperatura

6 GJB 150,4 Teste de baixa temperatura

3 GB/T2423.34 Teste de ciclismo climático

7 GJB 150.9 Ensaio climático

4 Ensaio climático IEC60068-2

8 Teste de umidade MIL-STD-202G-103B

Gráfico da capacidade térmica de carga

Aplicar ao ensaio de temperatura padrão, a capacidade térmica para carga varia de diferentes valores de temperatura.

Quadro de controlo da temperatura e da umidade
