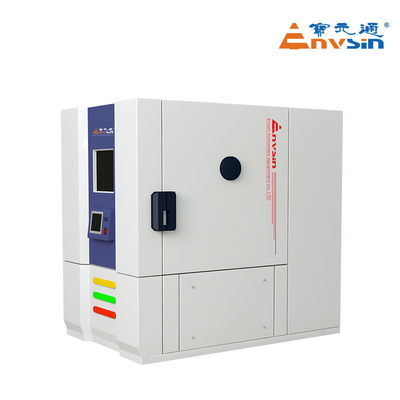

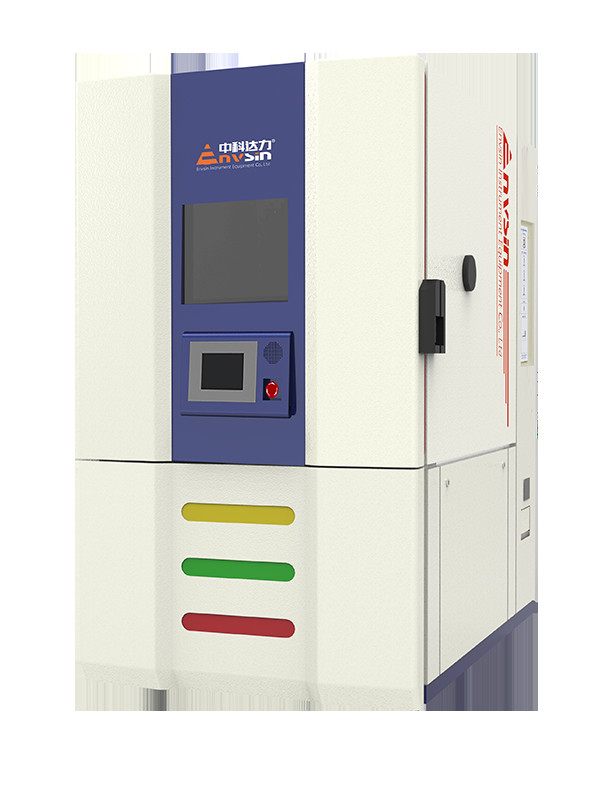

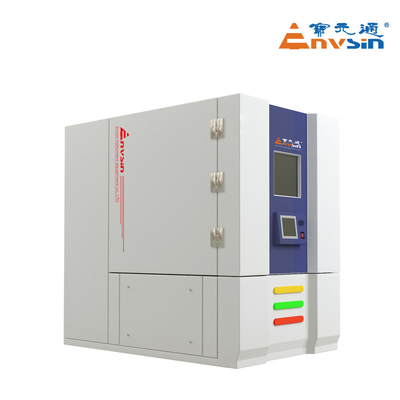

a água rápida da câmara do teste da temperatura da mudança 990L refrigerou AC380V

Espaço de teste

600 litros

Tamanho interno

800×800×950mm (W×D×H)

Tamanho externo

1090mmx1960mmx1995mm

Fornecimento de energia

AC380V±10%,50Hz±1,60A, 3/N/PE, resistência à terra < 4Ω

Max. Potência

60 kW ((normalmente 35 kW)

Max. Moeda

100A (normalmente 30A)

Método de arrefecimento

Sistema de refrigeração por água

Teste de temperatura

Intervalo de temperatura: - 70°C+180°C

Nota:1, Ensaio sem carga, conforme GB/T5170-2008, se não houver outro Aviso especial.

2, Temperatura ambiente 25°C, boa ventilação: funciona bem se 35°C≥RT>25°C;A taxa de arrefecimento e a capacidade de carga térmica serão afetadas pelo ambiente

baixa temperatura.

Fluctuação da temperatura: ± 0,1°C ± 0,5°C

Temperatura Uniformidade: ± 0,5°C ± 1,0°C (vazio)

Desvio da temperatura: ± 0,1°C ± 0,5°C

Taxa linear de variação de temperatura -40°C+125°C,11°C/min,com carga de 5 kg de PCB

Taxa de variação da temperatura normal:15°C/min

Normas de ensaio

1. GB/T 2423.1 Teste de baixa temperatura

4. GJB 150.3 Teste de alta temperatura

2. GB/T 2423.2 Teste de alta temperatura

5. GJB 150.4 Teste de baixa temperatura

3. GB/T2423.22 (Teste de ciclismo temporário)

6. IEC 60068-2 (Teste do tempo)

Gráfico da capacidade térmica de carga

Aplicar ao ensaio de temperatura padrão, a capacidade térmica para carga varia de diferentes valores de temperatura.

1. Unidade de refrigeração

2Portão de cabo.

3Porta da câmara de controlo.

4Janela de observação

5Painel de contorno principal.

6. Luzes de trabalho

7Manobras de portas Rodas

8. Unidade de ventilador motorizado

9.Conselho de distribuição de energia

10- Pad de controlo extensão.
