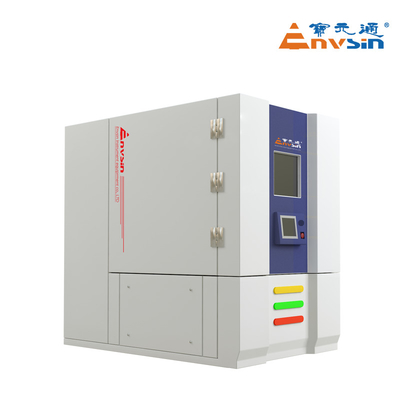

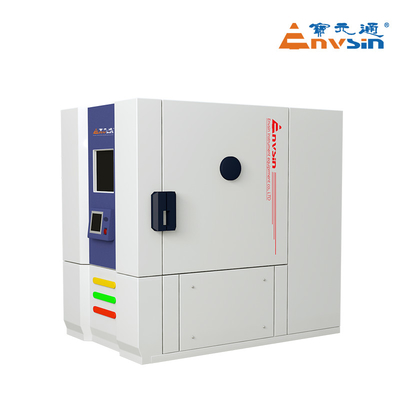

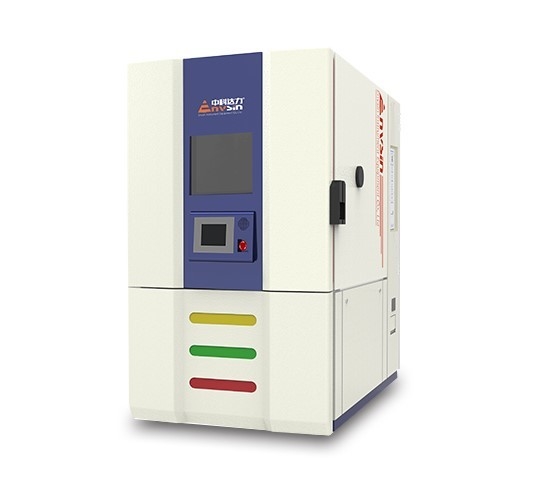

o esforço 335L que seleciona câmaras do teste ambiental molha de refrigeração

Espaço de teste

335L

Tamanho interno

800*650*650mm(W×D×H)

Tamanho externo

1800 mm*2500 mm*2300 mm- Não, não.

Fornecimento de energia

AC380V±10%, 50Hz±1 quatro fios de três fases + fio de terra ((3/N/PE), resistência à terra < 4Ω

Max. Potência

65 kW

Max. Moeda

110A

Método de arrefecimento

Refrigerados a água

Estrutura do sistema

Estrutura em três partes:área de ensaio independente imóvel.Área de pré-aquecimento.Área de pré-refrigeração

Local de instalação

• Nenhuma fonte de radiação eletromagnética forte nas proximidades
• Próximo do sistema de drenagem (a menos de 2 metros da unidade de refrigeração,para água condensada)
• Capacidade de suporte do solo não inferior a 20000 kg/m2
• Preparar o fornecimento adequado de energia e água
• Se necessário, o abastecimento de água ou gás deve ser equipado com antecedência
• Temperatura ambiente: 5°C~25°CSugerido, 25°C~35°C funciona bem; ((para modelo arrefecido a ar);5°C~40°C funciona bem (para modelo arrefecido a água)
• Humidade ambiente: ≤ 85% RH;
• Pressão ambiente: 86KPa ∼ 106KPa;
• Asseguranças de espaço de instalação, como se segue:

- Não.

CÁgua de oleo

Temperatura da água: 5°C≤temperatura da água≤ 28°C atingir todos os índices técnicos, 28°C

Temperatura da fonte de água ≤ 10°C,necessidade de evitar a formação de água condensada

Fluxo de água: ≥15 toneladas/h

Diâmetro do tubo:G2,5 polegadas ×2

pressão hidráulica:0.3MPa ¥0.6MPa

Diferença de pressão hidráulica:≥ 0,2 MPa

Requisito de qualidade da água:GB50050-1995

Compressão de ar

Pressão do ar comprimido:0.6MPa ¥0.7MPa

Humidade do ar comprimido em utilização pneumática:≤ 30 g/m3

Humidade do ar comprimido em condições de uso de ar seco:≤ 1,5 g/m3

Parâmetro de ensaio de choque da temperatura da câmara de trabalho

Câmaras de ensaio de choque térmico--S2:

• Intervalo de choque de baixa temperatura: - 55°C ∼ 10°C
• Intervalo de choque de alta temperatura: +60°C ± +150°C

- Não.

Câmara de ensaio de choque a baixa e alta temperatura + temperatura ambiente-S3:

• Intervalo de choque de baixa temperatura: - 65°C ∼ 10°C
• Intervalo de choque de alta temperatura: +60°C ∼+150°C
• PAMP Avaliação do stress ambiental
• Intervalo de baixas temperaturas: -55°C -10°C
• Altas temperaturas: +60°C+125°C
• Gradiente de temperatura: 30°C/min
• Fluctuação da temperatura: ± 0,1°C ± 1,0°C
• Uniformidade de temperatura: ± 0,5°C ± 2,0°C
• Desvio da temperatura: < ± 2°C

Nota:

1.Ensaios sem carga, em conformidade com a norma GB/T5170-2008, se não houver qualquer outro aviso especial.

2.Temp. no intervalo de 0°C+60°C, não são aprovadas a definição de temperatura de choque e a função de rastreamento de esforço ambiental RAMP.

3. Dados de ensaio na câmara de ensaio refrigerada a ar a temperatura ambiente de 25°C, boa ventilação; 35°C≥RT>25°C funciona bem; gama de temperaturas baixas,A taxa de arrefecimento e a capacidade de carga térmica serão afetadas pela temperatura ambiente variável.

4.Dados de ensaio na câmara de ensaio resfriada a água a temperatura da água ≤ 28°C, pressão hidráulica 0,3 MPa/0,6 Mpa, diferença de pressão hidráulica ≥ 0,2 Mpa

Temperatura de pré-aquecimento.

Temperatura SV: +50°C ± +220°C

Tempo de elevação da temperatura: RT→+220°C 50min

Temperatura pré-refrigerante.

Temperatura PV:-75°C+70°C

Tempo de redução da temperatura: RT-75°C 60min

Tempo de recuperação temporária

< 15 min ((medida na saída de ar)

Padrão de ensaio

                          Padrão experimental-S2:

GB/T2423.22

MIL STD 202F, método 107G

IEC 60068-2-14, Teste Na

BS 2011

DIN 40046, ensaio Na

JESD22-A101-A

                          Padrão experimental-S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C 60068-2-14 (em inglês)

JASO D 0144

EIA JED-2531A

Padrão de ensaio de rastreamento de esforço ambiental:

A norma IEC 60749-25 ((JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 ((EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211
