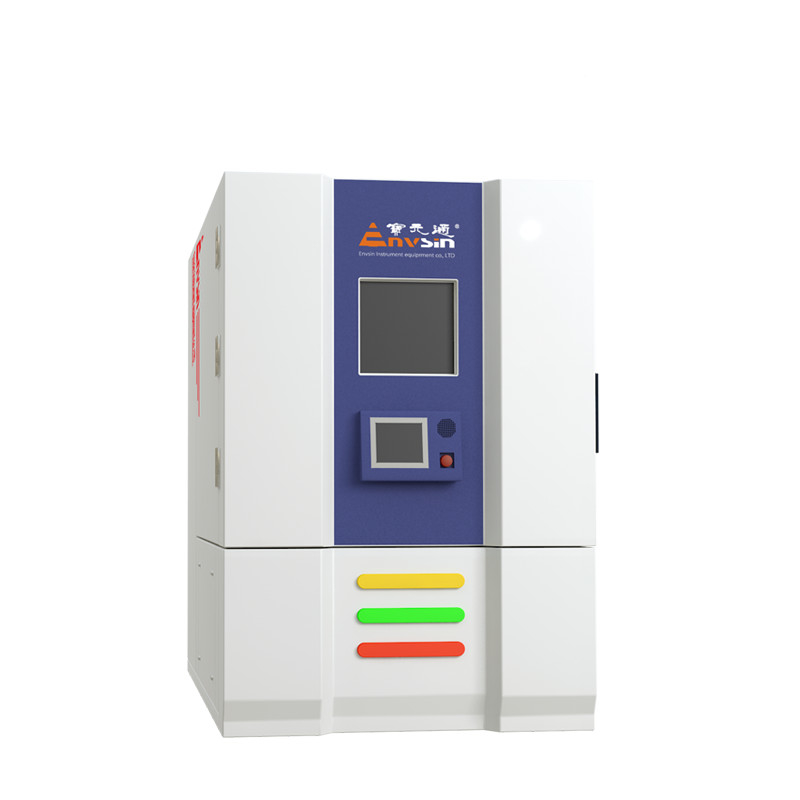

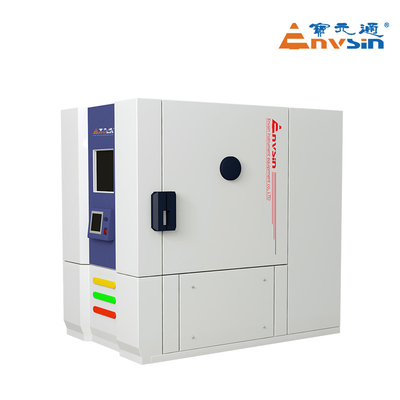

Ciclagem de aço inoxidável da temperatura da câmara 990L do teste de SUS304 ESS

Espaço do teste

990L

Tamanho interno

1100*950*950mm (W×D×H) (W×D×H)

Tamanho externo

1350mmx1890mmx2050mm (W×D×H)

Fonte de alimentação

AC380V±10%, 50Hz±1,60A, 3/N/PE, resistência de terra < 4="">

Máximo Poder

75KW (o poder médio é sobre 35KW)

Máximo Moeda

130A (a corrente média é sobre 55A)

Método refrigerando

Água - de refrigeração (sistema de refrigeração)

Local da instalação

• A terra da estação de trabalho deve ser ventilação lisa, boa; nenhuma artigo inflamável, gás corrosivo ou poeira.

• Nenhuma fonte de radiação eletromagnética forte próximo

• Perto do sistema de drenagem (dentro de 2 medidores para a água condensada)

• A capacidade de carregamento à terra não menos do que 15000kg/m2

• Prepare a fonte de alimentação apropriada e a fonte de água

• Se a água ou o abastecimento de gás da necessidade, forem equipados com adiantado

• Temp ambiental: 5℃~25℃suggested, função 25℃~35℃ bem; (para modelo refrigerado a ar); poço da função 5℃~40℃ (para o modelo água-de refrigeração)

• Úmido ambiental: ≤85%RH

• Pressão ambiental: 86KPa~106KPa

• Seguranças do espaço da instalação, como seguindo

Água refrigerando

Temperatura da água: 5℃≤ a água temp.s ≤28℃.If que a fonte de água é água refrigerada condicionamento de ar, ele é temp é mais baixa do que 10℃, precisam de tomar algumas medidas que impedem a água de condensação da tubulação.

1.If adotam o projeto de refrigerar de ar, não precisam a água.

necessidade de usuário 2.If para construir o sistema novo da circulação da água refrigerando. Padrão da torre refrigerando

≥10tons, ou refrigerador de água que refrigera capacity≥35KW (20℃).

abastecimento de água 3.Cooling: GB50050-1995

Volume de água: toneladas do ≥ 10/hora

Diâmetro da tubulação: G2.5 polegada ×2

Pressão de água da entrada: 0.3MPa~0.6MPa

entrada e tomada da diferença da pressão de água: ≥0.2MPa

Pedido da água: reunião GB50050-1995 padrão

Teste do Temp

Temp.Range: - 70℃~+180℃

Nota: 1.Test sem a carga, reunião GB/T5170-2008, se a não outra observação especial.

2.Ambient Temp 25℃, boa condição da ventilação: função bem se 35℃≥RT>25℃; Refrigere para baixo a taxa e a capacidade de carga térmica será afetada pela baixa temperatura ambiental.

Flutuação do Temp: ±0.5℃

Uniformidade da temperatura: 0.1℃~2.0℃

Desvio do Temp: ±0.1℃~±2.0℃

Inclinação do Temp: <2.0℃

Taxa linear da mudança de temperatura -

dentro - de 45 ~ + 100 ℃, 15 ℃/minuto

Taxa não-linear da mudança de temperatura<15>

Teste da umidade do Temp

Temp.Range: +10℃~+95℃

Escala de umidade: 10%RH~98%RH

Temp. Uniformidade: ±0.5℃~±2.0℃

Uniformidade da umidade: ±1.0%RH~±5.0%RH

Temp. Desvio: ±0.1℃~±2.0℃

Desvio da umidade: ±1.0%RH~±5.0%RH

Temp. Flutuação: ±0.1℃~±0.5℃

Flutuação da umidade: ±1.0%RH~±3.0%RH

Inclinação do Temp: <2.0℃

Umidade Gradient<5.0%RH

Padrões do teste

1 GB/T 2423,1 de baixa temperatura. Teste

5 GJB 150,3 de alta temperatura. Teste

2 GB/T 2423,2 de alta temperatura. Teste

6 GJB 150,4 de baixa temperatura. Teste

Teste de ciclo do clima 3 GB/T2423.34

7 teste do clima de GJB 150,9

Teste do clima 4 IEC60068-2

Teste de 8 MIL-STD-202G-103BHumidity

Carta de capacidade térmica da carga

Aplique ao teste da temperatura padrão, a capacidade térmica para carregar varia do valor diferente da temperatura.

Temperatura e carta de controle da umidade
